气动调节阀
当前位置：首页-产品中心-气动调节阀气动薄膜双座调节阀

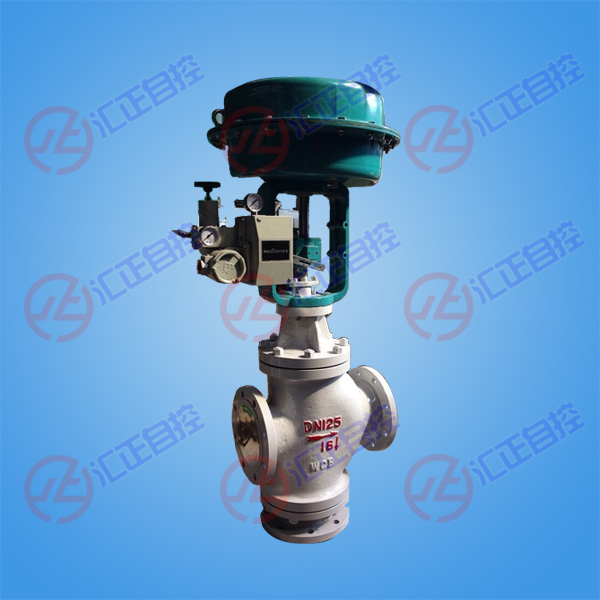

ZJHN气动薄膜双座调节阀，又称气动双座调节阀或双座调节阀，由气动多弹簧执行机构和双座阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，薄膜式气动双座调节阀具有高度低、重量轻、装配简便等优点。
一、ZJHN气动双座调节阀概述
ZJHN气动双座调节阀由气动薄膜多弹簧执行机构和双座调节阀组成。具有高度低、重量轻、安装维修简便等优点。薄膜式气动双座调节阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较气动单座调节阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
二、ZJHN气动双座调节阀技术参数
|
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可与本公司 |
|||
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||||
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
||||||||||||
|
流量特性 |
直线、等百分比、快开型 |
|||||||||||||||||||
|
介质温度℃ |
-15～200（常温型）、-40～+250、-40～+450（中温型）、-100～+200（低温型） |
|||||||||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 |
|||||||||||||||||||
|
法兰形式 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|||||||||||||||||||
|
阀体材质 |
PN |
0.6,1.6 |
WCB（ZG230-450） CF3CF8 CF8M |
|||||||||||||||||
|
4.0,6.4 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||
|
阀体型式 |
直通双座铸造球型阀 |
|||||||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||
|
上阀盖形式 |
普通式（常温型）、热片式（中温型）、低温型 |
|||||||||||||||||||
|
可配附件 |
定位器 手轮 电/气转换器 空气过滤减压器 |
|||||||||||||||||||
|
可调比R |
30:1 |
|||||||||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||||||||
三、ZJHN气动双座调节阀执行机构技术参数
|
型 号 |
ZHA（B）-1 |
ZHA（B）-2 |
ZHA（B）-3 |
ZHA（B）-4 |
ZHA（B）-5 |
ZHA（B）-6 |
|
有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
弹簧范围KPa |
20～100（标准）；40～200；80～240；20～60；60～100 |
|||||
四、ZJHN气动双座调节阀性能指标
|
供气压力 |
弹簧压力 |
公称通径 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20-100 |
允许压差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
|
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 |
五、ZJHN气动双座调节阀零件材质
|
公称通径mm |
DN15-DN300 |
|||
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 零件 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（304） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯 （F4）、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
上下膜盖 |
A3钢板冲压 |
|||
|
波纺膜片 |
丁晴橡胶夹增强涤沦织物 |
|||
|
弹簧 |
60Si2Mn |
|||
|
推杆、衬套 |
2Cr13 |
|||
|
轴套 |
聚氨酯（用于反作用） |
|||
|
适用 工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高温型 |
-30～+450℃ |
-40～+550℃ |
-40～+550℃ |
|
|
低温型 |
|
-40～-60℃、 -60～-100℃ |
||
六、ZJHN气动双座调节阀外形尺寸
①气动双座调节阀名称与参数②气动双座调节阀口径的选择③气动双座调节阀流量特性选择④气动双座调节阀作用方式选择⑤气动双座调节阀泄漏量应满足工艺要求⑥气动双座调节阀压差（包括正常工作压差，阀关闭时压差）⑦气动双座调节阀耐蚀性等以及是否带附件以便我们的为您正确选型。
