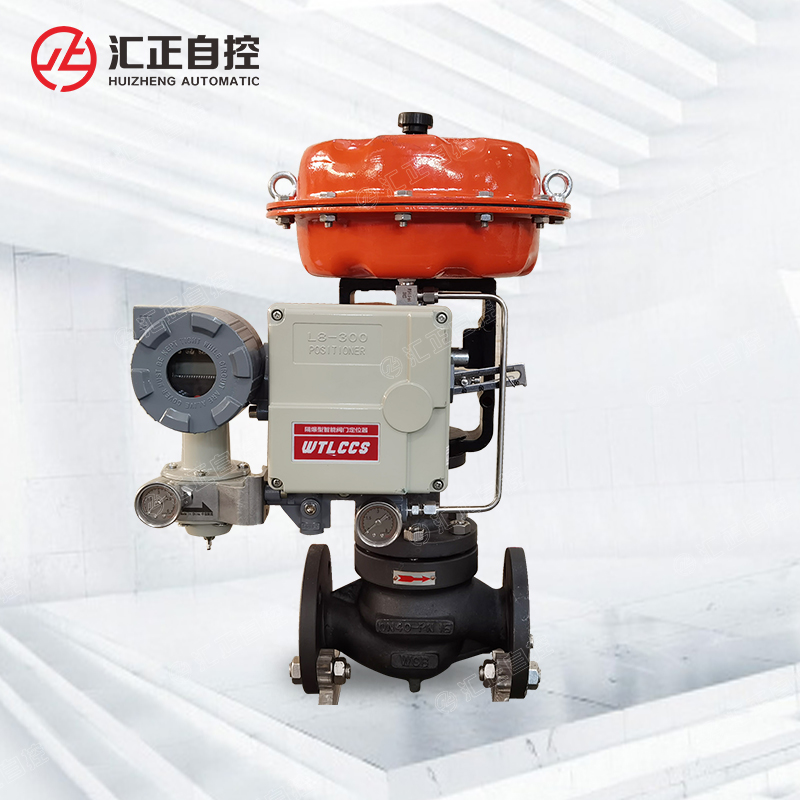

ZJHPF气动衬氟调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。

一、ZJHPF气动衬氟调节阀概述

ZJHPF气动薄膜衬四氟调节阀是一种防腐蚀直通单座调节阀，气动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。

ZMAPF气动薄膜衬四氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。它的作用与气动隔膜调节阀相同，但是比隔膜调节阀能耐更大的压力。

二、ZJHPF气动衬氟调节阀特点

1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。

三、ZJHPF气动衬氟调节阀阀体

阀体型式:直通单座球型阀

公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
公称压力:PN1.6MPa
法兰标准:JB/T79·1～79·2-94等
材料:ZG230-450衬F46
工作温度:-40～180℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料

四、ZJHPF气动衬氟调节阀阀内组件

阀芯型式:单座柱塞型阀芯
流量特性:线性特性和等百分比特性
阀座、阀芯材料:2Cr13衬F46
波纹管材料:聚四氟乙烯

五、ZJHPF气动衬氟调节阀执行机构

执行机构型式:ZHA（B）多弹簧薄膜执行机构
膜片材料:乙bing橡胶夹尼龙布、丁qing橡胶恶夹尼龙布
弹簧范围:20～100、80～240kPa
供气压力:140～400kPa
气源接口:Rc1/4"
环境温度:-30～+70℃

气动衬氟调节阀阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。

六、ZJHPF气动衬氟调节阀执行机构配置

八、ZJHPF气动衬氟调节阀性能

泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1

九、ZJHPF气动衬氟调节阀Kv值和行程

十、ZJHPF气动薄膜衬氟调节阀订货须知

订货时请填写《规格书》或注明以下内容：
若订货前还未选定衬氟调节阀型号，请向我们提供您的衬氟调节阀使用参数:

1.气动衬氟调节阀公称通径、额定流量系数KV.

2.气动衬氟调节阀流体性质（包括公称压力、温度、粘度或酸碱性），

3.气动衬氟调节阀流量特性，

4.气动衬氟调节阀的开关型式，

5.气动衬氟调节阀阀体、阀芯材料，

6.气动衬氟调节阀是否带附件，说明附件型号。以便我们的为您正确选型。
