气动球阀

当前位置:首页-产品中心-气动球阀

软密封气动球阀

软密封气动球阀

品牌

汇正自控

型号

Q647F

材质

碳钢

连接形式

法兰

结构形式

固定球球阀

适用介质

各种高腐蚀化学介质

压力环境

常压

工作温度

常温

标准

国标

流动方向

双向

驱动方式

气动

零部件及配件

执行器

用途

节流

类型(通道位置)

二通式

作用对象

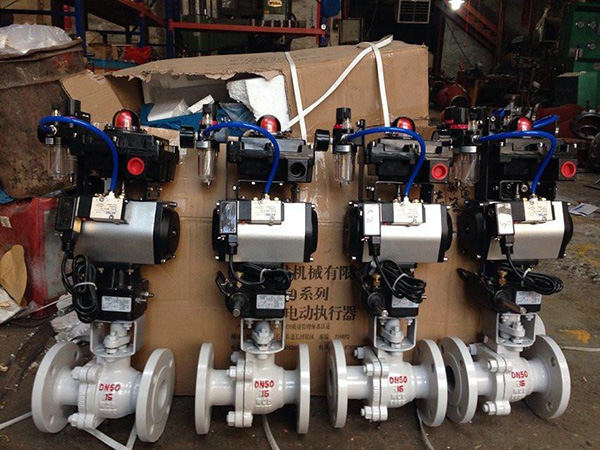

产品图片


产品特点

概述:

    Q641F气动美标/日标球阀阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。气动美标/日标球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合,金属硬密封阀座适用于温度≤425°的场合。气动美标/日标球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点

1、流体阻力小,气动美标/日标球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。

2、气动美标/日标球阀装有止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。

3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动美标/日标球阀的密封能力随着介质压力的增高而增大。

4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动美标/日标球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

气动执行器

采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

GTD/ATD气动执行器技术参数

Q641F气动美标/日标球阀阀体参数

类型

双作用活塞式、弹簧复位式

公称通径

DN15~200mm

气源压力

双作用:2-8bar/单作用:4-8bar

公称压力

150Lb、300Lb/10K、20K

输出力矩

双作用:4NM~10560NM

阀轴材质

不锈钢



单作用:7NM~2668NM

阀体材质

碳钢、304/316/316L不锈钢

工作温度

常温型:-20~80(丁腈橡胶O型圈)

球体材质

304/316/316L不锈钢



高温型:-20℃~160℃(氟橡胶O型圈)

阀座密封

PTFE、PPL、金属密封

动作范围

0~90;

温度

PTFE≤180℃、PPL≤350℃、金属密封≤450℃

接口螺纹

GTD40~GTD83/ATD50~ATD88 G1/8

适用介质

水、石油、粘性流体、浆料、强氧化性介质等



GTD110~GTD350/ATD100~200 G1/4





阀位信号

定位器:4~20mA/回信器:全开全关信号

特 点

连线简单,结构紧凑、阻力小、动作稳定




联系方式

联系地址:浙江省 温州市

联系电话:17816223557

传真号码:0577-67360232

腾讯QQ:2331083994

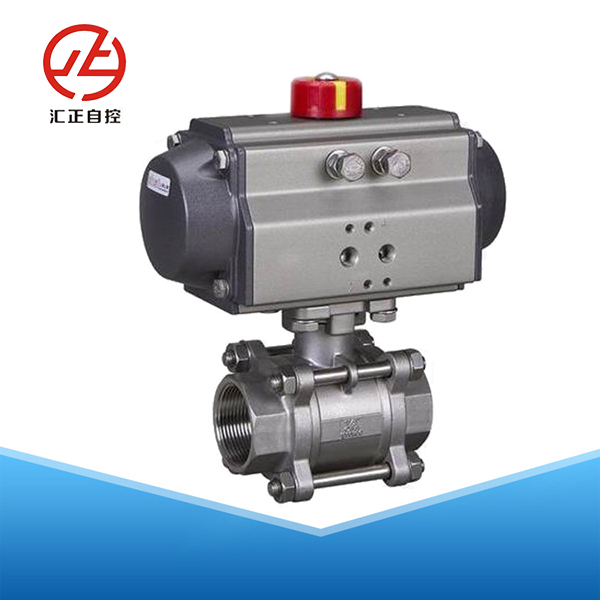

上一条:气动三通不锈钢球阀
