气动蝶阀

当前位置：首页-产品中心-气动蝶阀

气动不锈钢对夹蝶阀

加工定制	是	品牌	汇正	型号	D673H
材质	不锈钢	连接形式	对夹	结构形式	垂直板式
适用介质	水.蒸汽.油品等	压力环境	常压	工作温度	常温
标准	国标	流动方向	单向	驱动方式	气动
零部件及配件	执行器	用途	排气	类型(通道位置)	直通式

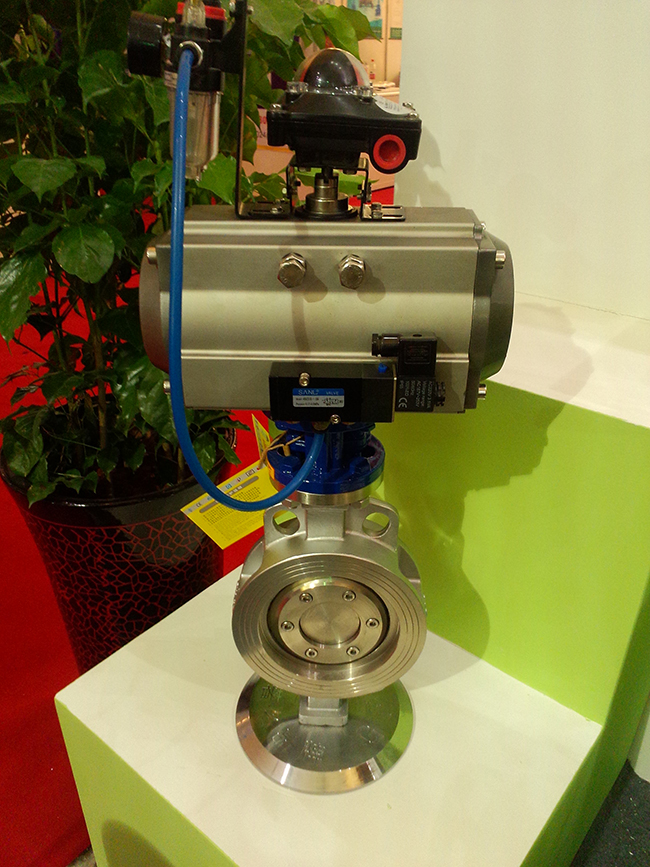

产品图片

产品特点

D673H气动三偏心对夹蝶阀产品概述

气动三偏心对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。

※　采用三偏心结构，阀板与阀座几乎没有摩擦

※　阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点

※　阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点

※　密封不受介质高、低温的影响

※　四大系列连接方式可适用于所有的末端连接

D673H气动三偏心对夹蝶阀参数

空气驱动	压缩空气4-6bar(可带手轮)
公称通经	50～1200mm
公称压力	1.0～4.0Mpa
适用温度	-20～+600℃
连接方式	对夹
阀结构	偏心
阀体材质	316、304、碳钢
阀芯材质	316、304、碳钢
密封材质	PTFE、本体、合金
适用介质	气体、水及油类等
可选附件	限位开关、定位器、电磁阀、减压阀

D673H气动三偏心对夹蝶阀主要性能规范

公称通径DN(mm)		50-1200
公称压力PN(MPa)		1.0			1.6
公称压力PS(MPa)	强度试验	1.5			2.4
	密封试验	1.1			1.76
材料\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟、不锈钢
	填料	四氟柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-40℃～200℃(超该温度范围；订货时请注明)
执行器	型号	GTD/GTE系列、AT/SR系列、AW/AWS系列
	气源压力	0.4-0.7Mpa
