三通阀
当前位置：首页-产品中心-三通阀气动三通球阀
ZSHL(ZSHT)气动三通调节球阀的标准球芯有L型三通双口孔道和T型三口孔道。改变球芯与管道的相对角度，可对三支管流体实现不同的组合控制。T型孔道可使三条正交的管道互相连通，也可以使其中两条管道连通而切断另一条管道。

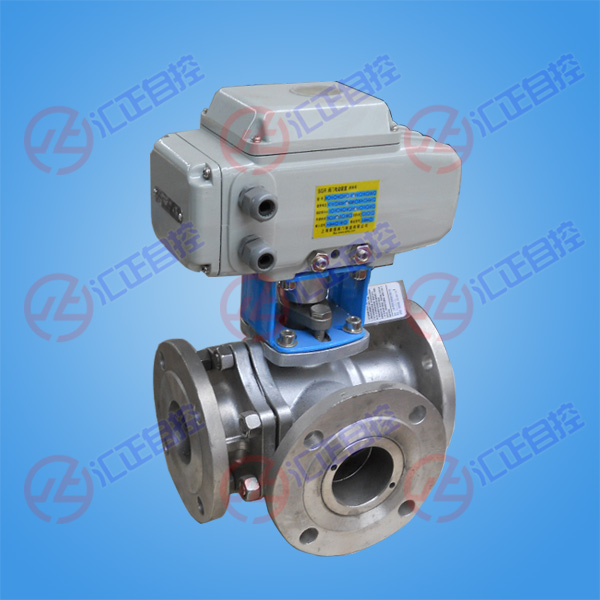

一、 ZSHL(ZSHT)气动三通球阀概述
ZSHL(ZSHT)气动三通球阀的标准球芯有L型三通双口孔道和T型三口孔道。改变球芯与管道的相对角度，可对三支管流体实现不同的组合控制。T型孔道可使三条正交的管道互相连通，也可以使其中两条管道连通而切断另一条管道。L型孔道只能连通互相正交的两条管道或切换方向。即T型孔道起分流合流作用，L型孔道起分配作用。

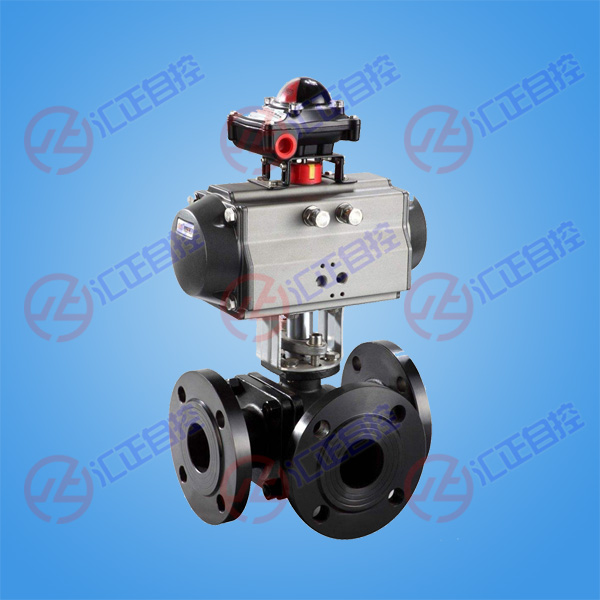

气动三通球阀配用双作用或单作用RC气动活塞执行机构（大口径配用ZSH横装活塞执行机构）。
二、 ZSHL(ZSHT)气动三通球阀阀体
|
型 式： |
两开式铸造球阀 |
|
公称通径： |
15～200 |
|
公称压力： |
PN1.6，4.0，6.4MPa，JIS10K，ANSI150 |
|
连接形式： |
法兰式 法兰标准按JB/T79.1 PN1.6MPa JB/T79.2凹凸面ANSI B16.5，JIS，B2201 |
|
材 料： |
Zg25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 |
|
介质温度： |
常温型：-40℃～+180℃ |
|
填 料： |
聚四氟乙烯或R.TFE（增强聚四氟乙烯） |
三、 ZSHL(ZSHT)气动三通球阀阀内组件
|
球阀型式： |
T型、L型球芯 |
|
球芯材料： |
不锈钢 |
|
阀座材料： |
聚四氟乙烯PTFE |
|
球芯转角： |
90° |
四、 ZSHL(ZSHT)气动三通球阀执行机构
|
型 式： |
RC，ZSH气缸活塞执行机构 |
|
气源接头： |
Rc1/8，Rc1/4，Rc1/2 |
|
环境温度： |
-40℃～+80℃ |
附件：电磁阀、行程开关等
五、 ZSHL(ZSHT)气动三通球阀控制方式
|
L型三通双口： |
有A、B二种见图1 |
|
T型三通双口： |
有C、D二种见图2 |
六、 ZSHL(ZSHT)气动三通球阀性能
泄漏量：常温球阀（聚四氟乙烯阀座），试验介质为水。
|
公称通径（mm） |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
泄漏量 ml/min |
PN1.6 |
0.08 |
0.11 |
0.13 |
0.21 |
0.27 |
0.35 |
0.43 |
0.553 |
0.80 |
|
PN4.0. |
0.32 |
0.43 |
0.53 |
0.85 |
1.1 |
1.4 |
1.7 |
2.1 |
3.2 |
|
七、 ZSHL(ZSHT)气动三通球阀外形尺寸
PN1.6
|
公称通径 |
执行机构 |
A |
L |
H |
B |
|
|
双作用 |
单作用 |
|||||
|
15 |
RC20-DA |
RC20-SR |
140 |
187（300） |
234 |
70 |
|
25 |
RC40-SR |
165 |
187（460） |
259 |
82.5 |
|
|
40 |
RC40-DA |
230 |
320（460） |
265 |
115 |
|
|
50 |
RC60-SR |
230 |
320（680） |
342 |
115 |
|
|
65 |
270 |
397 |
135 |
|||
|
80 |
290 |
405 |
145 |
|||
|
100 |
RC60-DA |
350 |
548（680） |
427 |
175 |
|
|
150 |
RC80-SR |
440 |
548（920） |
613 |
220 |
|
|
200 |
ZSH-7 |
ZSH-7S |
580 |
1040（1387） |
736 |
290 |
备注：括号内为配单作用执行机构尺寸
PN4.0/6.4
|
公称通径 |
执行机构 |
A |
L |
H |
B |
|
|
双作用 |
单作用 |
|||||
|
15 |
RC40-DA |
RC40-SR |
195 |
320 （460） |
290.5 |
97.5 |
|
25 |
RC60-SR |
230 |
|
300 |
115 |
|
|
40 |
RC60-DA |
250 |
320（680） |
387.5 |
125 |
|
|
50 |
RC80-SR |
290 |
548（680） |
415 |
145 |
|
|
65 |
320 |
439 |
160 |
|||
|
80 |
350 |
452 |
175 |
|||
|
100 |
RC80-DA |
406 |
640（920） |
616 |
203 |
|
|
150 |
ZSH-7S |
530 |
640（1387） |
740 |
265 |
|
备注：括号内为配单作用执行机构尺寸
八、 ZSHL(ZSHT)气动三通球阀订货须知
1· ZSHL(ZSHT)气动三通球阀型号名称
2· ZSHL(ZSHT)气动三通球阀公称通径、公称压力
3· ZSHL(ZSHT)气动三通球阀阀体材料
4· ZSHL(ZSHT)气动三通球阀球芯型式（T型还是L型）
5· ZSHL(ZSHT)气动三通球阀控制方式（A、B、C、D）
6· ZSHL(ZSHT)气动三通球阀执行机构型号
7· ZSHL(ZSHT)气动三通球阀附件（电磁阀、行程开关、手轮）
