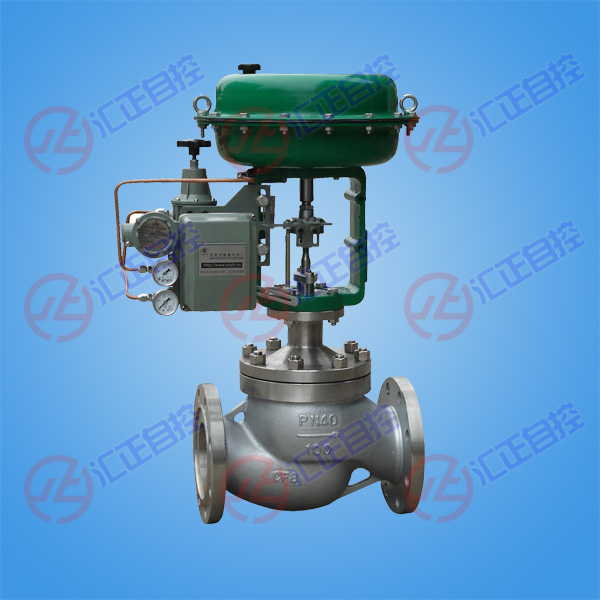

小口径调节阀,HLS调节阀,HLS小口径单做调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，小口径单座调节阀可调范围广，流量特性精度高，符合IEC534-2-1976标准。
一、HLS小口径单座调节阀概述
小口径调节阀是CV3000调节阀产品之一。HLS调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。
小口径调节阀泄漏量符合ANSI B16.104标准。配用多弹簧薄膜执行机构，其结构紧凑，输出力大。符合GB/T4213-92标准。
二、HLS小口径单座调节阀阀体
|
阀体型式 |
直通单座铸造球型阀 |
|
|
公称通径 |
20、25mm |
|
|
公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
|
连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
|
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
|
焊接标准 |
嵌接焊SW |
|
|
材料 |
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 |
|
|
上阀盖 |
常温型 |
-17~+230℃ |
|
伸长I型 |
-45~-17℃、 +230~+566℃ |
|
|
伸长II型 |
-100~-45℃ |
|
|
伸长III型 |
-196~-100℃ |
|
|
压盖型式 |
螺栓压紧式 |
|
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
三、HLS小口径调节阀阀内组件
|
阀芯形式 |
单座柱塞型阀芯 |
|
|
流量特性 |
金属阀座 |
等百分比特性、线性特性 |
|
软阀座 |
||
|
材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
|
四、HLS单座调节阀执行机构
|
执行器型式 |
HA多弹簧薄膜执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁jing橡胶夹尼龙布 |
|
弹簧范围 |
20~100、80~240KPa |
|
供气压力 |
140~400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30~+70℃ |
|
作用形式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
五、HLS小口径调节阀Cv值和行程
|
阀芯型式 |
阀座和流量特性 |
额定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
|
|
柱塞阀芯 |
金属阀座 |
等百分比（%） |
14.3mm |
|
|
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
线性（L） |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|||
|
软阀座 |
等百分比（%） |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
线性（L） |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||
|
公称通径 |
20 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
||
|
25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|||
注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。
六、HLS小口径调节阀性能指标
|
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|
软阀座 |
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 |
|
|
回差 |
带定位器 |
小于全行程的1% |
|
不带定位器 |
小于全行程的3%（HA1型小于全行程的5%） |
|
|
基本误差 |
带定位器 |
小于全行程的±1%-7（HA1型小于全行程的±2%） |
|
不带定位器 |
小于全行程的±5% |
|
|
— |
注：采用标准的V型聚四氟乙烯填料 |
|
|
可调范围 |
|
50:1 （0.25≤Cv≤14）或30:1 （Cv≤0.16） |
七、HLS小口径调节阀允许压差
Ⅰ.柱塞阀芯、金属阀座（%CF、LCF）
A.气-关式阀 100KPa
|
|
B.气-开式阀
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注:1.大允许压差不超过ANSI
B16.34或JIS B2201标准规定的大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.灰底框内数字表示阀配用标准规格执行机构。
Ⅱ.软阀座（%CF、LCF）
A.气-关式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||||||||
|
额定Cv值 |
|||||||||||||
|
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
||||
|
LHA1D |
1.4 |
0.2～1.0 |
有或无 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
4.0 |
2.9 |
1.8 |
|
1.6 |
0.2～1.0 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
19 |
14 |
9.1 |
|
|
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
- |
- |
30 |
30 |
27 |
|
|
LHA2D |
1.4 |
0.2～1.0 |
有或无 |
20 |
20 |
20 |
20 |
20 |
14 |
14 |
7.6 |
5.7 |
3.5 |
|
1.6 |
0.2～1.0 |
有 |
- |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
28 |
17.6 |
|
|
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
- |
- |
30 |
30 |
30 |
|
B.气-开式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||||||||
|
额定Cv值 |
|||||||||||||
|
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
||||
|
LHA1R |
1.4 |
0.2～1.0 |
有或无 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
4.0 |
2.9 |
1.8 |
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
27 |
20 |
12 |
|
|
LHA2R |
1.4 |
0.2～1.0 |
有或无 |
20 |
20 |
20 |
20 |
20 |
14 |
14 |
7.6 |
5.7 |
3.5 |
|
4.0 |
0.8～2.4 |
有 |
- |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
24 |
|
注:1.大允许压差不准超过ANSI
B16.34或JIS B2201标准规定的大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。
八、HLS小口径调节阀法兰距及外形尺寸
法兰距
|
公称通径 |
A |
||||||||||
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 |
JIS 16K RF |
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 |
ANSI 600RF JIS 40K RF PN6.4 |
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
JIS 20K 沟槽型嵌入型 |
JIS 30K沟槽型嵌入型 |
ANSI 300 LG |
ANSI 600 SW、BW |
|
|
20 |
184 |
190 |
194 |
206 |
- |
206 |
206 |
198 |
208 |
203 |
206 |
|
25 |
184 |
193 |
197 |
210 |
197 |
210 |
210 |
198 |
212 |
206 |
210 |
注：法兰距符合IEC534-3标准。
外形尺寸
|
执行机构 |
H |
φB |
C |
E |
|||
|
常温型P |
伸长Ⅰ型E1 |
伸长Ⅱ型E2I |
伸长Ⅱ型E2W |
||||
|
LHA1D、R |
375 |
525 |
685 |
900 |
218 |
230 |
40 |
|
LHA2D、R |
450 |
600 |
760 |
975 |
267 |
281 |
40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
Ⅰ.法兰连接
|
公称通径 |
执行机构 |
ANSI 125、150 JIS 10K |
ANSI 300、600 JIS 16、20、30、40K |
||||||
|
常温型 |
伸长Ⅰ型 |
伸长Ⅱ型 |
伸长Ⅱ型 |
常温型 |
伸长Ⅰ型 |
伸长Ⅱ型 |
伸长Ⅱ型 |
||
|
20、25 |
LHA1D、R |
16 |
18 |
21 |
26 |
17 |
19 |
22 |
27 |
|
LHA2D、R |
23 |
25 |
28 |
33 |
24 |
26 |
29 |
34 |
|
Ⅱ.焊接连接
|
公称通径 |
执行机构 |
常温型（P） |
伸长Ⅰ型（E1） |
伸长Ⅱ型（E2I） |
伸长Ⅱ型（E2W） |
|
20、25（SW） |
LHA1D、R |
14 |
16 |
19 |
24 |
|
LHA2D、R |
21 |
23 |
26 |
31 |
九、HLS小口径单座调节阀订货须知
1、小口径调节阀名称与参数
2、小口径调节阀口径、压力
3、小口径调节阀作用方式
4、、小口径调节阀压差（包括正常工作压差，阀关闭时压差）
5、小口径调节阀阀体及阀内组件材质
6、HLS气动调节阀耐蚀性及附件
