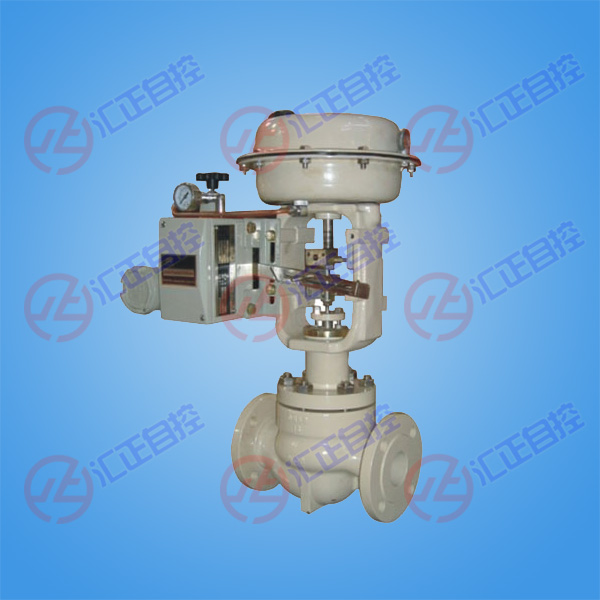

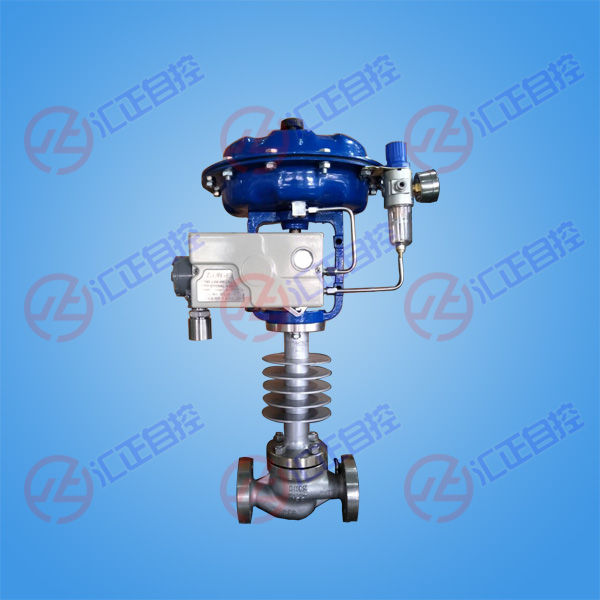

HSC笼式单座调节阀是一种高性能的单座调节阀,适用于高压差产生闪蒸和空化的场合,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀体、流体通道呈S流线型,压降损失小,流量大,可调范围广。阀芯导向面积大,抗震性好,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。
一、HSC笼式单座调节阀概述
HSC笼式单座调节阀是一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。
HSC笼式单座调节阀泄漏量符合ANSI B16.104标准。采用多弹簧气动薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92 。
二、HSC笼式单座调节阀阀体
阀体型式 |
直通单座套筒式铸造球型阀 |
|
公称通径DN(mm) |
20、25mm |
|
公称压力 |
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
|
连接型式 |
法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型;焊接连接;嵌接焊SW |
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124、JB/T79-94等 |
|
材 料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti)等 |
|
压盖型式 |
螺栓压紧式:填料 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织 |
|
上阀盖型式 |
常温型(P) |
-17~+230℃ |
伸长Ⅰ型(E1) |
-45~-17℃、+230~+566℃ |
|
伸长Ⅱ型(E2I) |
-100~-45℃ |
|
伸长Ⅱ型(E2W) |
-196~-100℃ |
|
注: |
工作温度不准超过各种材料的允许范围。 |
三、HSC笼式单座调节阀阀内组件
阀芯型式 |
单座套筒式柱塞型阀芯 |
流量特性 |
等百分比特性(%)和线性特性(L),参考流量特性曲线图 |
套筒形式 |
分离式套筒 |
材 料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
四、HSC笼式单座调节阀执行机构
型 式:LHA多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁qing橡胶夹尼龙布
弹簧范围:20~100、80~240kPa
供气压力:140~400kPa
气源接口:Rc1/4"
环境温度:-30~+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
配用附件:电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
五、HSC笼式单座调节阀性能
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级 |
|
回 差 |
带定位器 |
小于全行程的1%, |
|
不带定位器 |
小于全行程的3%(LHA1型小于全行程的5%) |
||
基本误差 |
带定位器 |
小于全行程的±1% |
注:采用标准的V型聚四氟乙烯填料 |
不带定位器 |
小于全行程的±5% |
||
可调范围 |
50:1(0.25≤Cv≤4.0)或30:1(CV≤0.16) |
六、HSC笼式单座调节阀CV值和行程
额定Cv值 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
||
流量特性 |
金属阀座 |
等百分比(%) |
- |
- |
- |
- |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
线性(L) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
额定行程(mm) |
14.3 |
||||||||||||
公称通径 |
20、25 |
注:符号○表示阀的规格范围。
七、HSC笼式单座调节阀允许压差
A、气-关式阀 (100KPa)
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
||||||
额定Cv值 |
||||||||||
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
||||
HA1D |
1.4 |
0.2~1.0 |
有或无 |
40 |
31 |
31 |
16 |
16 |
10 |
10 |
56 |
||||||||||
1.6 |
0.2~1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
100 |
100 |
100 |
84 |
84 |
52 |
52 |
||||
4.0 |
0.8~2.4 |
有 |
- |
- |
- |
40 |
40 |
40 |
40 |
|
100 |
100 |
100 |
100 |
|||||||
HA2D |
1.4 |
0.2~1.0 |
有或无 |
40 |
40 |
40 |
32.6 |
32.6 |
20 |
20 |
100 |
62 |
62 |
||||||||
1.6 |
0.2~1.0 |
有 |
- |
40 |
40 |
40 |
40 |
40 |
40 |
|
100 |
100 |
100 |
100 |
100 |
100 |
B.HSC笼式调节阀气-开式阀
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
||||||
额定Cv值 |
||||||||||
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
||||
HA1R |
1.4 |
0.2~1.0 |
有或无 |
40 |
31 |
31 |
16 |
16 |
10 |
10 |
56 |
||||||||||
2.8 |
0.8~2.4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
100 |
100 |
100 |
100 |
100 |
72 |
72 |
||||
HA2R |
1.4 |
0.2~1.0 |
有或无 |
40 |
40 |
40 |
32.6 |
32.6 |
20 |
20 |
100 |
62 |
62 |
||||||||
2.8 |
0.8~2.4 |
有 |
- |
40 |
40 |
40 |
40 |
40 |
40 |
|
100 |
100 |
100 |
100 |
100 |
100 |
注:1.大允许压差不超过ANSI B16.34或JIS B2201标准规定的大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.黑线框内数字表示阀配用标准规格执行机构。
八、HSC笼式单座调节阀连接尺寸及法兰距
HSC笼式单座调节阀外形尺寸
执行机构 |
H |
φB |
C |
E |
|||
常温型P |
伸长Ⅰ型E1 |
伸长Ⅱ型E2I |
伸长Ⅱ型E2W |
||||
LHA1D、R |
375 |
525 |
685 |
900 |
218 |
230 |
40 |
LHA2D、R |
450 |
600 |
760 |
975 |
267 |
281 |
40 |
注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
法兰距
公称通径 |
A |
||||||||||
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 |
JIS 16K RF |
ANSI 300RF JIS 20K RFJIS 30K RF PN4.0 |
ANSI 600RF JIS 40K RF PN6.4 |
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
JIS 20K 沟槽型嵌入型 |
JIS 30K沟槽型嵌入型 |
ANSI 300 LG |
ANSI 600 SW、BW |
|
20 |
184 |
190 |
194 |
206 |
- |
206 |
206 |
198 |
208 |
203 |
206 |
25 |
184 |
193 |
197 |
210 |
197 |
210 |
210 |
198 |
212 |
206 |
210 |
九、HSC小口径笼式单座调节阀订货须知
①HSC笼式单座调节阀名称与参数
②HSC笼式单座调节阀口径
③HSC笼式单座调节阀作用方式
④HSC笼式单座调节阀阀体及阀内组件材质
⑤HSC笼式单座调节阀压差(包括正常工作压差,阀关闭时压差)
⑥HSC笼式单座调节阀耐蚀性以及是否带附件
