气动调节阀
当前位置：首页-产品中心-气动调节阀单座调节阀

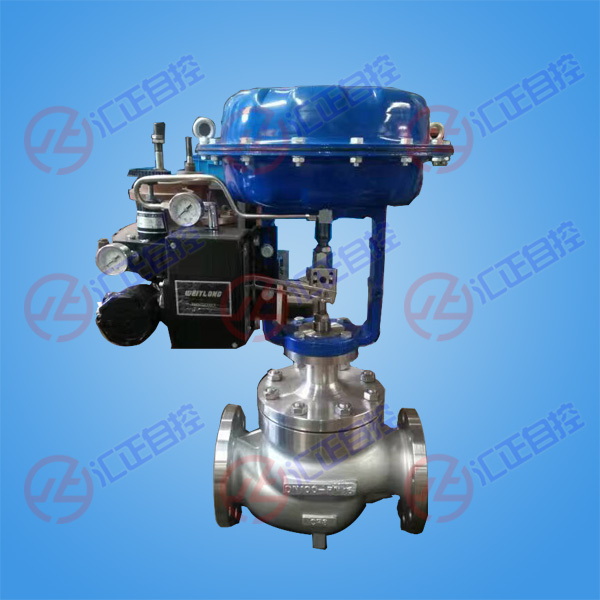

HTS单座调节阀是一种顶导向结构的调节阀，阀体流体通道呈S流线型，压降损失小，流量大，可调范围广，流量特性曲线精度高，阀芯导向面积大，抗震性好。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。可用于控制各种不同压力和温度的流体。
一、HTS单座调节阀 概述
上海川沪阀门有限公司生产的HTS单座调节阀具有以下优点：
1. 阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高。
2. 符合IEC534-2-1976标准。
3. 调节阀的泄漏量符合ANSI B16.104标准。
4. HTS单座调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。
二、HTS单座调节阀 阀体参数
|
阀体型式 |
直通单座铸造球型阀 |
|
|
公称通径 |
40、50、65、80、100、150、200mm |
|
|
公称压力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
|
|
连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
|
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
|
焊接标准 |
嵌接焊SW(40~50mm)；对接焊BW(65~200mm) |
|
|
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
|
|
上阀盖 |
常温型 |
-17~+230℃ |
|
伸长I型 |
-45~-17℃、 +230~+566℃ |
|
|
伸长II型 |
-100~-45℃ |
|
|
伸长III型 |
-196~-100℃ |
|
|
压盖型式 |
螺栓压紧式 |
|
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
三、HTS单座调节阀 阀内件
|
阀芯形式 |
单座柱塞型阀芯 |
|
|
流量特性 |
金属阀座 |
等百分比特性(%)和线性特性(L) |
|
软阀座 |
||
|
材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
|
四、HTS单座调节阀 执行机构
|
执行器型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹簧范围 |
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
|
供气压力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
气源接口 |
RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
|
环境温度 |
-30~+70℃ |
|
作用形式 |
气-关式或气-开式 |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
五、HTS单座调节阀 主要性能
|
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|
软阀座 |
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 |
|
|
回差 |
带定位器 |
小于全行程的1% |
|
不带定位器 |
小于全行程的3% |
|
|
基本误差 |
带定位器 |
小于全行程的±1% |
|
不带定位器 |
小于全行程的±3% |
|
|
— |
注：采用标准的V型聚四氟乙烯填料 |
|
|
可调范围 |
50:1 |
|
六、HTS单座调节阀 CV值和行程
|
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
阀座直径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
额定Cv值 |
20 |
30 |
50 |
85 |
125 |
200 |
320 |
420 |
700 |
820 |
|
额定行程 |
25 |
38 |
50 |
75 |
100 |
|||||
七、HTS单座调节阀 高精度流量特性阀芯(%CF、LCF、%TF、LTF）
|
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||||||||
|
阀座直径 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
80 |
100 |
125 |
100 |
125 |
150 |
125 |
150 |
200 |
|
额定Cv值 |
10 |
17 |
10 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
99 |
175 |
275 |
175 |
275 |
360 |
275 |
360 |
640 |
|
额定行程 |
25 |
38 |
50 |
75 |
||||||||||||||||||||||
八、HTS单座
调节阀 主要外形及连接尺寸
32、40、50、65、80、100、125、150、200、250mm
结构长度
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部
，技术人员将会为
您提供完整的图纸及技术资料。
阀体高度
执行器高度
九、HTS单座调节阀 主要外形及连接尺寸
1、HTS单座调节阀名称与参数
2、HTS单座调节阀口径、压力
3、HTS单座调节阀作用方式
4、HTS单座调节阀压差（包括正常工作压差，阀关闭时压差）
5、HTS单座调节阀阀体及阀内组件材质
6、HTS单座调节阀耐蚀性及附件
