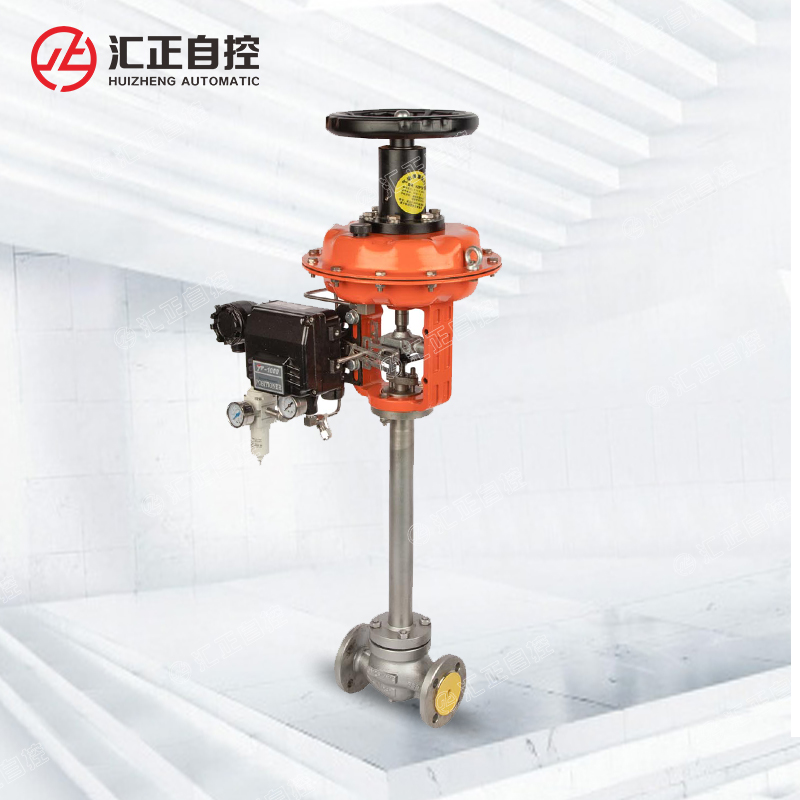

HSC笼式单座调节阀是一种高性能的单座调节阀，适用于高压差产生闪蒸和空化的场合，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀体、流体通道呈S流线型，压降损失小，流量大，可调范围广。阀芯导向面积大，抗震性好，调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。
一、HSC笼式单座调节阀概述
HSC笼式单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。
HSC笼式单座调节阀泄漏量符合ANSI B16.104标准。采用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92 。
二、HSC笼式单座调节阀阀体
阀体型式 | 直通单座套筒式铸造球型阀 | |
公称通径DN（mm） | 20、25mm | |
公称压力 | ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa | |
连接型式 | 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型;焊接连接；嵌接焊SW | |
法兰标准 | JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 | |
材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 | |
压盖型式 | 螺栓压紧式：填料 | |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织 | |
上阀盖型式 | 常温型（P） | -17～+230℃ |
伸长Ⅰ型（E1） | -45～-17℃、+230～+566℃ | |
伸长Ⅱ型（E2I） | -100～-45℃ | |
伸长Ⅱ型（E2W） | -196～-100℃ | |
注： | 工作温度不准超过各种材料的允许范围。 | |
三、HSC笼式单座调节阀阀内组件
阀芯型式 | 单座套筒式柱塞型阀芯 |
流量特性 | 等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
套筒形式 | 分离式套筒 |
材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
四、HSC笼式单座调节阀执行机构
型 式：LHA多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁qing橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4"
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
五、HSC笼式单座调节阀性能
泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 | |
回 差 | 带定位器 | 小于全行程的1%， | |
不带定位器 | 小于全行程的3%（LHA1型小于全行程的5%） | ||
基本误差 | 带定位器 | 小于全行程的±1% | 注：采用标准的V型聚四氟乙烯填料 |
不带定位器 | 小于全行程的±5% | ||
可调范围 | 50：1（0.25≤Cv≤4.0）或30：1（CV≤0.16） | ||
六、HSC笼式单座调节阀CV值和行程
额定Cv值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||
流量特性 | 金属阀座 | 等百分比（%） | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
线性（L） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
额定行程（mm） | 14.3 | ||||||||||||
公称通径 | 20、25 | ||||||||||||
注：符号○表示阀的规格范围。
七、HSC笼式单座调节阀允许压差
A、气-关式阀 （100KPa）
执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | ||||||
额定Cv值 | ||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||||
HA1D | 1.4 | 0.2～1.0 | 有或无 | 40 | 31 | 31 | 16 | 16 | 10 | 10 |
56 | ||||||||||
1.6 | 0.2～1.0 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
100 | 100 | 100 | 84 | 84 | 52 | 52 | ||||
4.0 | 0.8～2.4 | 有 | - | - | - | 40 | 40 | 40 | 40 | |
100 | 100 | 100 | 100 | |||||||
HA2D | 1.4 | 0.2～1.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
100 | 62 | 62 | ||||||||
1.6 | 0.2～1.0 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
100 | 100 | 100 | 100 | 100 | 100 | |||||
B．HSC笼式调节阀气-开式阀
执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | ||||||
额定Cv值 | ||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||||
HA1R | 1.4 | 0.2～1.0 | 有或无 | 40 | 31 | 31 | 16 | 16 | 10 | 10 |
56 | ||||||||||
2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
100 | 100 | 100 | 100 | 100 | 72 | 72 | ||||
HA2R | 1.4 | 0.2～1.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
100 | 62 | 62 | ||||||||
2.8 | 0.8～2.4 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
100 | 100 | 100 | 100 | 100 | 100 | |||||
注：1.大允许压差不超过ANSI B16.34或JIS B2201标准规定的大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.黑线框内数字表示阀配用标准规格执行机构。
八、HSC笼式单座调节阀连接尺寸及法兰距
HSC笼式单座调节阀外形尺寸
执行机构 | H | φB | C | E | |||
常温型P | 伸长Ⅰ型E1 | 伸长Ⅱ型E2I | 伸长Ⅱ型E2W | ||||
LHA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
LHA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
法兰距
公称通径 | A | ||||||||||
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RFJIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 沟槽型嵌入型 | JIS 30K沟槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
九、HSC小口径笼式单座调节阀订货须知
①HSC笼式单座调节阀名称与参数
②HSC笼式单座调节阀口径
③HSC笼式单座调节阀作用方式
④HSC笼式单座调节阀阀体及阀内组件材质
⑤HSC笼式单座调节阀压差（包括正常工作压差，阀关闭时压差）
⑥HSC笼式单座调节阀耐蚀性以及是否带附件
