气动调节阀

当前位置:首页-产品中心-气动调节阀

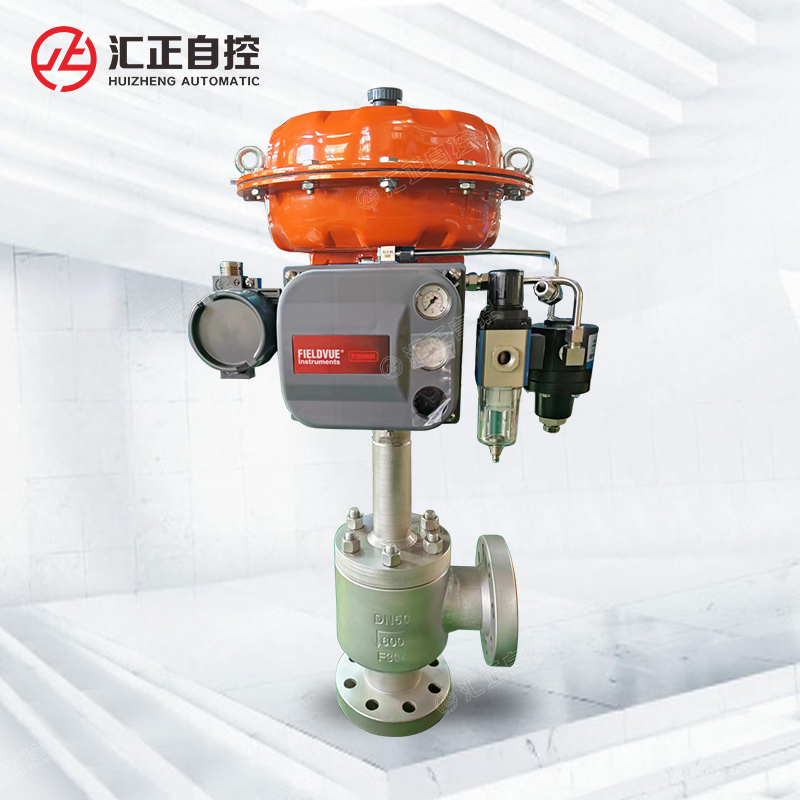

气动薄膜角型单座调节阀

气动薄膜角型单座调节阀

ZMAS/ZMBS薄膜角形气动调节阀,由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构,具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的调节。

一、ZMAS/ZMBS气动角式调节阀概述

气动角式调节阀是属于CV3000调节阀系列产品之一。气动单座角式调节阀芯采用上导向结构,阀结构紧凑,压降损失小,流量大,可调范围广,流量特性精度高。配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。

气动单座角式调节阀的泄漏量符合ANSI B16.104标准。符合GB/T4213-92标准。

同类CV3000系列角型调节阀还有HAV文丘里角型调节阀,用户可根据现场工况需要选择。

二、ZMAS/ZMBS气动角式调节阀阀体

形     式

角型单座铸造球型阀

公称通径

40、50、65、80、100、150、200mm

公称压力

ANSI 125、150、300、600 JIS 10、16、20、30、40K  PN1.6、4.0、6.4MPa

连接型式

法兰连接密封面型式

FF、RF、RJ、LG、MFM

法兰标准

JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI  B16.5-1981、HG20594-97、HG20618-97等

焊接连接

嵌接焊SW(40~50mm)对接焊BW(65~200mm)

材料

铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等

上阀盖

常温型(P)

0~+230℃

伸长I型(EI)

-45~-17 +230~+566℃

伸长II型(EII)

-100~-45℃

伸长III型(EIII)

-196~-100℃

压盖型式

螺栓压紧式

填      料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、ZMAS/ZMBS气动角式调节阀阀内组件

阀芯型式

单座套筒式柱塞型阀芯

流量特性

高容量流量特

金属阀座

等百分比特性(%V)和线性特性(LV)

软阀座

等百分比特性(%T)和线性特性(LT)

高精度流量特性

金属阀座

等百分比特性(%VF)和线性特性(LVF)

软阀座

等百分比特性(%TF)和线性特性(LTF)

材     料

不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L、不锈钢堆焊司太莱合金等)

四、ZMAS/ZMBS气动角式调节阀执行机构

型      式

HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

膜片材料

乙丙橡胶夹尼龙布、丁jing橡胶夹尼龙布

弹簧范围

20~100、80~240KPa(HA型),190~350、190~400KPa(VA6型)

供气压力

140~400KPa(HA型)、400~500KPa(VA6型)、300~500KPa(VP型)

气源接口

RC1/4"(HA、VA6型、RC3/8"(VP型)

环境温度

-30~+70℃

附件:定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用方式:用正作用或反作用执行机构实现阀的气-关式或气-开式

五、HAA气动角式调节阀性能

泄 漏 量    金属阀座:小于阀额定容量的0.5%,符合ANSIB16.104-1976Ⅱ级
软 阀 座    小于阀额定容量的10-7,符合ANSIB16.104-1976Ⅵ级
回    差    带定位器:小于全行程的1%
           不带定位器:小于全行程的3%
基本误差    带定位器:小于全行程的±1%
           不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料时

六、ZMAS/ZMBS气动角式调节阀Cv值和行程

公称通径

40

50

65

80

100

150

200

阀座直径

25

32

32

40

40

125

50

40

50

65

50

65

80

65

80

100

100

150

125

150

200

额定Cv值

10

17

24

17

24

44

24

44

68

44

68

99

68

99

175

175

275

360

275

360

640

额定行程

38

50

75

可调范围       50:1

七、ZMAS/ZMBS气动单座角式调节阀订货须知

订货时请填写《规格书》或注明以下内容

若订货前还未选定角式调节阀型号,请向我们提供您的角式调节阀使用参数:

1.气动角式调节阀公称通径、额定流量系数KV,
2.气动角式调节阀流体性质(包括公称压力、温度、粘度或酸碱性),

3.气动角式调节阀信号压力、弹簧范围,

4.气动角式调节阀开关型式,

5.气动角式调节阀阀体、阀芯材料,

6.气动角式调节阀是否带附件
