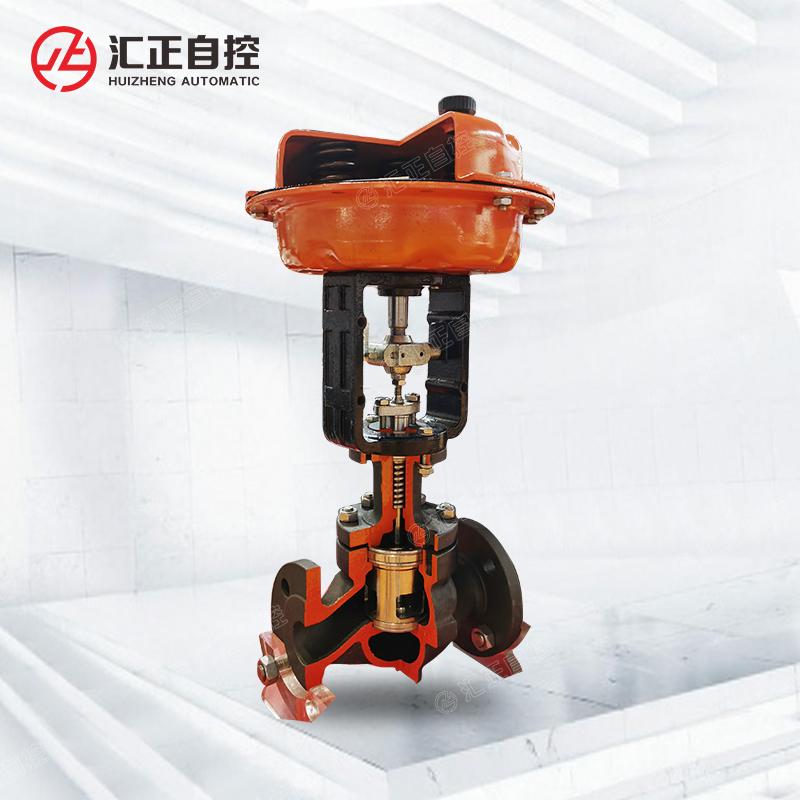

气动流量调节阀

气动流量调节阀

ZJHP气动流量调节阀主要是用于调节各种气体及液体介质流量、压力等参数的常用气动调节阀型号,由气源驱动,配用定位器等附件,接收控制系统发出的电流或电压模拟信号,调节阀门的开度,达到对工况的自动控制。

一、ZJHP气动流量调节阀概述

ZJHP气动流量调节阀是新一代的小型气动单座调节阀,是综合国内外先进技术开发的具有九十年代国际先进水平的新型气动调节阀。阀体有单座阀和套筒阀两种,是当今调节阀的发展方向。

ZJHP气动流量调节阀由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。如使用现场没有气源,在工况允许的情况下可以选择电动直通调节阀代替使用。

二、ZJHP气动流量调节阀结构特点

1.ZJHP气动流量调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2.ZJHP气动流量调节阀按作用模式可分;正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3.ZJHP气动流量调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
4.直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合。
5.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性、直线性、快开特性。
6.根据使用工况要求,阀芯可设计制作成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN15~300mm;小阀芯DN6mm。适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型、高温型和低温型。

三、ZJHP气动流量调节阀执行机构

ZJHP气动流量调节阀型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

四、ZJHP气动流量调节阀零件材质

阀体、阀盖:HT200,ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填 料:聚四氟乙烯、柔性石墨
波 纹 管:1Cr18Ni9Ti
垫 片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖:A3
波 纹 膜 片:丁晴橡胶夹增强涤纶织物
弹 簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13

五、ZJHP气动流量调节阀性能参数

公称通径DN (mm )

( 阀芯直径 dn )

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量

系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程 L (mm)

16

25

40

60

膜片有效面积 Ae (cm2

280

400

600

1000

信号范围 Pr (kPa)

20 ~ 100 、 40 ~ 200

气源压力 Ps (MPa)

0.14 ~ 0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座: IV 级 (10 -4 阀额定容量  ) 软阀座: VI 级

公称压力 PN(MPa)

1.0 、 1.6 、 4.0 、 6.4

工作温度t

( ℃ )

常温型

-20 ~ 200 、 -40 ~ 250 、 -60 ~ 250

散热型

-40 ~ 450 、 -60 ~ 450

高温型

450 ~ 560

低温型

-60 ~ -100 、 -100 ~ -200 、 -200 ~ -250


















*本产品性能指标贯彻GB/T4213-92标准

六、ZJHP气动流量调节阀性能指标

项目

指标值

项目

指标值

基本误差%

不带定位器

±5.0






%

气关

不带定位器

始点

±5.0

带定位器

±1.0

终点

±2.5

回差%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤1.0

气开

不带定位器

始点

±2.5

终点

±5.0

死区%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤0.4

允许泄漏量L/h

1×10-4×阀额定容量

额定行程偏差%

±2.5

七、ZJHP气动流量调节阀外形尺寸


DN

L

H

H1

质量(kg)

φA

PN16

PN40

PN64

普通

高温

PN6

PN16

PN40

PN64

PN6
PN16

PN40
PN64

20

180

194

206

398

548

45

52

65

19

23

285

25

185

197

210

410

560

50

57

70

20

24

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660

八、ZJHP气动流量调节阀订货须知

1、ZJHP气动流量调节阀公称通径(mm)、公称压力(MPa)。

2、ZJHP气动流量调节阀流量系数(Kv)。

3、ZJHP气动流量调节阀工作温度及范围。

4、ZJHP气动流量调节阀作用方式。

5、ZJHP气动流量调节阀阀体、阀内件及填料材质。

6、ZJHP气动流量调节阀所配附件。
