电动双座调节阀

电动双座调节阀

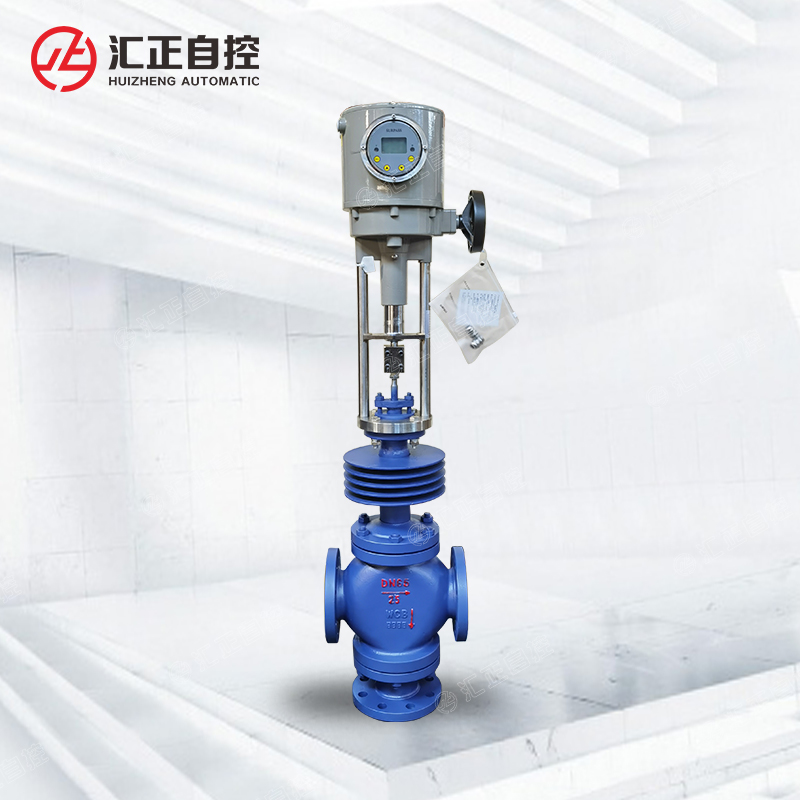

ZDLN电动双座调节阀采用双导向结构,配用3601L系列电子式直行程电动执行机构.电子式电动双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。

一、ZDLN电子式电动双座调节阀概述

ZDLN电动双座调节阀是由直行程电子式电动执行机构和直通双导向式单座、双座阀组成。具有结构紧凑、动作灵敏、压降损失小、阀容量大、流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值.

二、ZDLN电动双座调节阀特点

1.ZDLN型电子式电动双座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。

2.ZDLN型电子式双座调节阀按作用模式可分;正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》、反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》

3.ZDLN型电子式电动双座调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大、流量大且不是很清洁的介质和泄漏要求不严格的场合

4.ZDLN型电动双座调节阀为直通低流阻双座上、下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大、允许压差大、不平衡力小,是一种平衡式结构双座阀。

5..通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性值:等百分比(对数)性、直线特性。

本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN20~300mm;适用流体温度有-100~+500℃;按温度高低配用不同阀盖可分常温型、高温型和低温型3810L型或PSL型直行程全电子式电动执行机构是单双座调节阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10VDC),将此转变成与输入信号相对应的位移,以直线性往复运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。是一种高精度、高性能、高可靠性类产品。

三、电动双座调节阀 主要技术参数

四、电动双座调节阀 执行机构主要技术参数

型号

额定输出力N

速度mm/s

技术参数

PSL

381L

PSL

381L

PSL

381L

PSL

381L

201

381LSA-08
381LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

381LSA-20
381LXA-20

2000

2000
2000

0.50

2.1
2.1

204

381LSB-30
381LXB-30

4500

3000
3000

0.50

3.5
3.5

208

381LSB-50
381LXB-50

8000

5000
5000

1.00

1.7
1.7

312

381LSC-65

12000

6500

0.60

2.8

325

381LSC-99

25000

10000

1.0

2.0

五、电动双座调节阀 性能指标

基本误差%

配3810L±2.5; 带定位器 ±1.0

回差%

配361L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差%

2.5

泄量量L/H

符合JB/T7387-94 IV级 小于阀的额定容量×10-4

六、电动双座调节阀 允许压差

公称通径(mm)

20

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

















PSL204











4.31

2.76

1.76

1.04

0.69

0.44











PSL208

















1.86

1.23

0.78

0.50

0.35

0.20





PSL320























1.26

0.87

0.49

0.32

0.22

配361L

381LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

















381LSB-50











4.79

3.06

1.96

1.16

0.76

0.49











381LSC-65

















1.51

0.99

0.64

0.41

0.28







381LSC-99























0.63

0.44

0.25

0.16

0.11

七、电动双座调节阀 电气接线说明




20

25

32

40

50

65

80

100

125

150

200

250

300

400


九、ZDLN电动双座调节阀订货须知

①电动双座调节阀产品名称与参数②电动双座调节阀口径的选择③电动双座调节阀流量特性选择④电动双座调节阀调节速度选择⑤电动双座调节阀作用方式选择⑥电动双座调节阀泄漏量应满足工艺要求⑦电动双座调节阀压差(包括正常工作压差,阀关闭时压差)⑧电动双座调节阀防堵性⑨电动双座调节阀耐蚀性等以及是否带附件以便我们的为您正确选型。
