电动调节阀

当前位置:首页-产品中心-电动调节阀

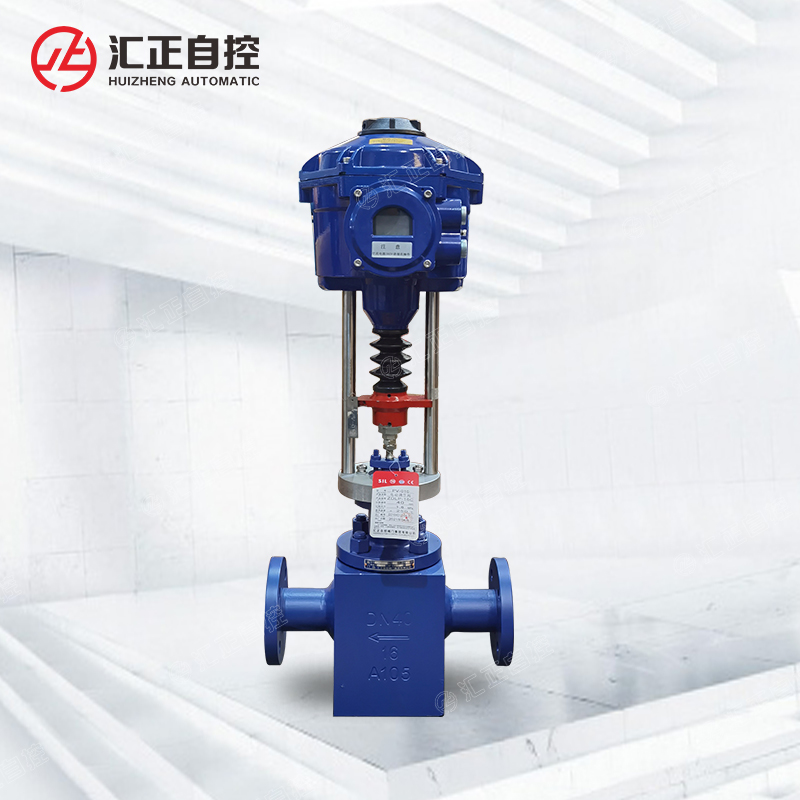

电动高温蒸汽调节阀

电动高温蒸汽调节阀

ZDLPG电动高温蒸汽调节阀是由3810系列电子式电动执行机构和高温调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V?DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构,电子式电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度压力较大等特点。电子式电动高温调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合。

可配置3410系列开关型电动执行器,只控制高温高压介质的通断。

可配置防爆型电动执行器,满足苛刻工况和危险易燃易爆场所。(电动执行器详细资料请阅我公司网站电动执行器部分或垂询我公司)

一、ZDLPG电动高温蒸汽调节阀主要技术参数


二、ZDLPG电动高温蒸汽调节阀阀体部分

1、阀芯形式:单座,笼式,套筒。

2、流量特性:线性,等百分比。

3、阀体形式:直通铸造球形阀。

4、公称通径:DN25~300mm

5、公称压力:1.6-6.4MPa

6、法兰标准:GB/T9113、 JB/T79

7、阀盖形式:高温型+230~+450℃、超高温型+230~+560℃ 。

8、密封填料:金属石墨缠绕垫片、柔性石墨、碳纤维填料。

三、ZDLPG电动高温蒸汽调节阀执行机构

执行器型号

3810L,3410L直行程系列

主要技术参数

电源电压:220V/50Hz、输入信号:4-20mA或1-5V?DC、输出信号:4-20mA?DC

防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

四、ZDLPG电动高温蒸汽调节阀主要零件材料

1

阀体

WCB

CF8

CF8M

CF3M

2

阀座、套筒

304

304

316

316L

3

阀芯

304

304

316

316L

4

导向套、并帽

304

304

316

316L

5

阀盖

WCB

CF8

CF8M

CF3M

6

阀杆

304

304

316

316L

7

散热片

304

304

316

316L

8

填料

PTFE/柔性石墨

9

弹簧

65Mn

304

316

316L

10

螺母

304

304

316

316L

五、ZDLPG电动高温蒸汽调节阀主要性能指标

项目

指标值

基本误差%

配3810L±2.5;

回差%

配381L ±2.0;

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30:1

六、ZDLPG电动高温蒸汽调节阀 额定流量系数Kv、允许压差

DN

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径 (mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

单座

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

笼式

9

15

23

35

59

95

148

236

355

568

885

1260

套筒

10

16

25

40

63

100

155

250

370

580

900

1300

额定行程(mm)

16

25

40

60

100

允许压差(MPa)

单座

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.28

笼式

5.8

5.0

4.9

4.3

3.0

3.7

3.5

3.1

2.8

2,8

2.4

2.0

套筒

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

七、ZDLPG电动高温蒸汽调节阀外形连接尺寸(mm)

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

184

200

222

254

276

298

352

410

451

550

640

880

PN40

197

200

235

267

292

317

368

425

473

640

760

910

PN64

200

210

251

286

311

337

394

440

508

670

810

950

H1

PN16/25

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

PN40

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

PN64

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

H2

396

428

428

436

415

464

507

690

840

632

725

882

H

373

495

495

495

700

700

700

725

725

725

725

725

D

177

177

177

177

182

182

182

182

182

218

218

218

R

225

225

225

225

257

257

257

310

310

310

310

310

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。

ZDLPG电动高温蒸汽调节阀订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
