产品特点

产品简介：

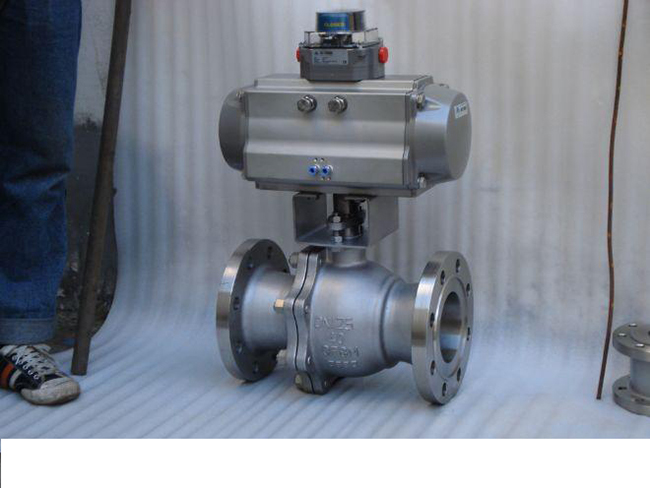

    Q641F气动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

工作原理：

    气动法兰球阀是由GT型、AT型、或AW型气动活塞式气缸和呈90°旋转的球阀直接组合而成。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。

产品特点：

1.齿轮式双活塞，输出力矩大，体积小。

2.气缸选用铝金材料，重量轻、外形美观。

3.可在顶部、底部安装手动操作机构。

4.齿条式连接可调节开启角度、额定流量。

5.执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。

6.IS05211标准连接为产品的安装更换提供了方便。

7.两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

执行机构

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

执行标准特点

☆设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

☆法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

☆结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

☆检验主试验：JB/T 9092、API 598。

产品参数说明

性能规范
