气动球阀

当前位置:首页-产品中心-气动球阀

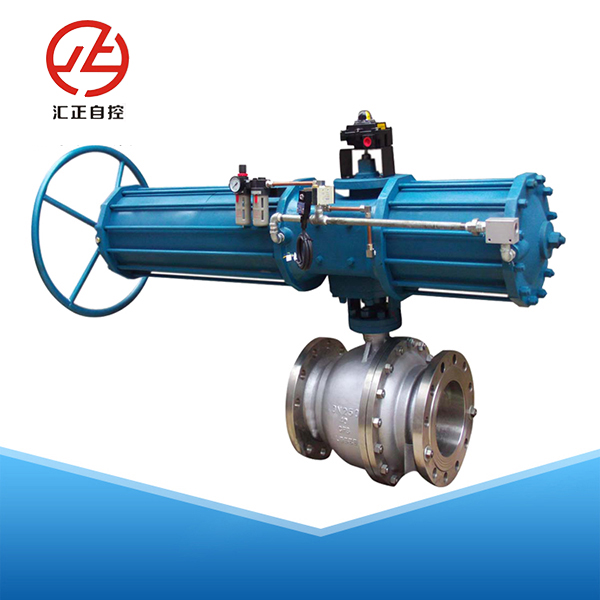

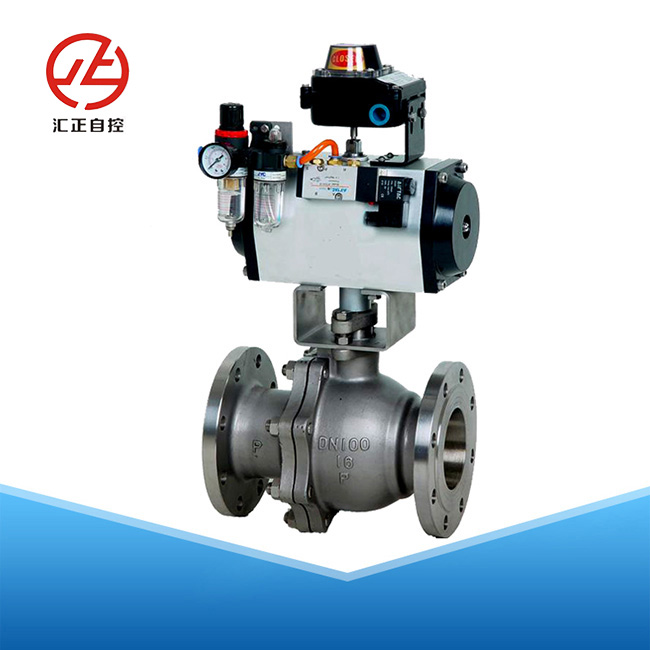

气动法兰固定式球阀

气动法兰固定式球阀

品牌

汇正自控

型号

Q647M

材质

碳钢

连接形式

法兰

结构形式

固定球球阀

公称通径

50-500(mm)(mm)

适用介质

各种高腐蚀化学介质

压力环境

常压

工作温度

常温

标准

国标

流动方向

双向

驱动方式

气动

零部件及配件

执行器

类型(通道位置)

直通式

作用对象

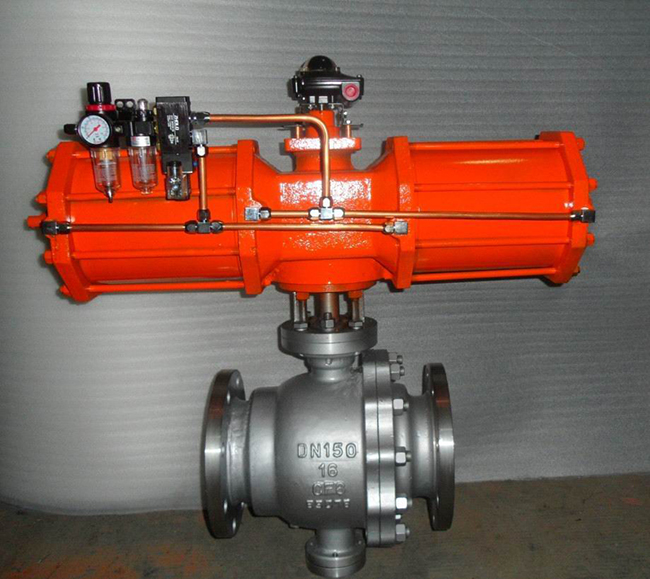

产品图片




产品特点

产品简介:

气动固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

工作原理:

气动固定式球阀的球体采用上、下两根阀杆固定。工作时流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内,钢圈后部设有弹簧,保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力,阀座后退脱离球体,达到自动泄压效果,压后阀座自动复位。结构的性使固定球阀的密封性能稳定操作省力,使用寿命长,适用于长输管线和一般管线。

产品特点:

1、气动固定式球阀采用固定球设计,相对运动部位均采用磨擦系数小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。

2、气动固定式球阀采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。

3、气动固定式球阀采用全通径设计,流通阻力小。

4、金属硬密封气动固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。

5、气动固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。

6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。

7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。

8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。

9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。

10、可选气动、电动、液动、及气动调节型、电动调节型。

产品参数说明

☆阀体☆


             阀体形式

两段式铸造阀体

公称通径

DN50~1000mm

公称压力

PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150 300 600 900 LB;JIS 10 20 30 40 K

连接形式

法兰式

法兰标准

JIS、ANSI、GB、JB、HG等

阀盖形式

一体式

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件


           阀芯形式

O型固定球型阀芯

流量特性

近似快开型

执行机构


           执行器型号

GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-20~+90℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
           双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注:如需详细执行器参数,请进入气动执行器页面进行查阅。
         气动固定式球阀主要零件材料


         1

底座

WCB、CF8、CF8M、CF3M

2

左阀体

WCB、CF8、CF8M、CF3M

3

下阀轴

2Cr13、304、316、316L

4

右阀体

WCB、CF8、CF8M、CF3M

5

球体

2Cr13、304、316、316L

6

密封圈

PTFE、PPL、304、316、316L

7

弹簧

65Mn、不锈钢

8

25、35、45

9

上阀轴

2Cr13、304、316、316L

10

支架

WCB、CF8、CF8M、CF3M

11

填料压板

WCB、CF8、CF8M、CF3M

12

执行器

根据客户要求提供配置




联系方式

联系地址:浙江省 温州市

联系电话:17816223557

传真号码:0577-67360232

腾讯QQ:2331083994

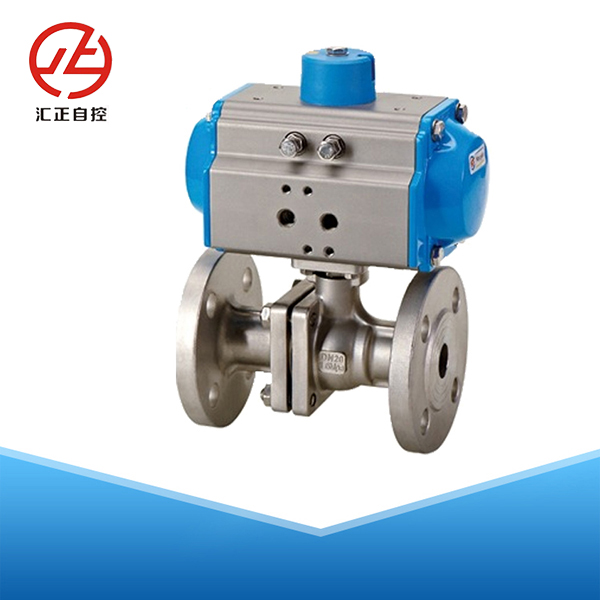

上一条:气动衬氟球阀         下一条:气动软密封球阀 带平台硅溶胶
