电动蝶阀
当前位置：首页-产品中心-电动蝶阀电动不锈钢法兰蝶阀
加工定制 | 是 | 品牌 | 汇正 | 型号 | D943W |
材质 | 不锈钢 | 连接形式 | 法兰 | 结构形式 | 偏置板式 |
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | 压力环境 | 常压 | 工作温度 | 常温 |
标准 | 国标 | 流动方向 | 单向 | 驱动方式 | 电子 |
零部件及配件 | 执行器 | 用途 | 截止 | 类型(通道位置) | 直角式 |
口径 | DN50-2000 | 公称通径 | DN50-2000 | 安装尺寸 | DN50-2000 |

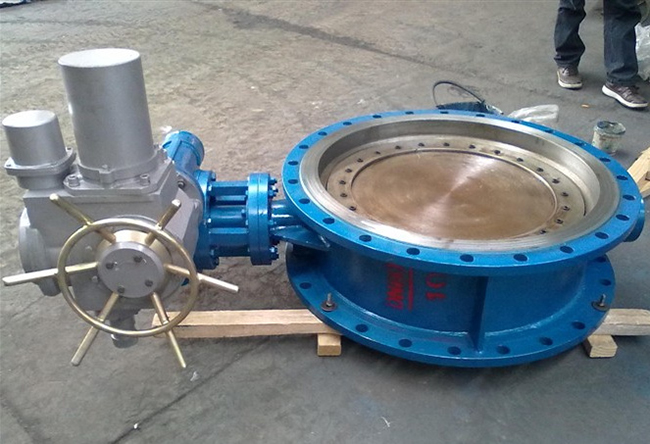

产品图片
产品特点
一、D943W不锈钢电动法兰蝶阀产品特点 ：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有较好的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
产品参数说明
一、D943W不锈钢电动法兰蝶阀产品特点 ：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有较好的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
二、D943W不锈钢电动法兰蝶阀主要技术参数：
公称通经DN（mm) | 50～2000 | |||
公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
泄漏率 | 符合GB/T13927-92标准 | |||
驱动方式 | 蜗轮传动、电动、气动、液动 | |||
三、D943W不锈钢电动法兰蝶阀主要零部件材料：
零件名称 | 材料 |
阀体 | WCB、合金钢、不锈钢、QT4500 |
蝶板 | WCB、合金钢、不锈钢、QT4500 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
四、D943W不锈钢电动法兰蝶阀采用标准：
制造标准 | JB/T 8527-97 |
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
