材质

碳钢

连接形式

法兰

结构形式

垂直板式

适用介质

水

压力环境

常压

工作温度

常温

标准

国标

流动方向

单向

驱动方式

电子

零部件及配件

执行器

用途

截止

类型(通道位置)

直通式

电源

AC110、220、380V/DC24、220V

公称通径

DN40～500mm

输出力矩

50N·M～2000N·M

公称压力

PN1.0、1.6MPa

任选功能

开关型、触点型、开度信号、智能型

阀轴材质

碳素钢、304/316/316L不锈钢

动作范围

0～90°±5°

阀体材质

球墨铸铁、碳素钢、不锈钢

动作时间

30秒/60秒

阀板材质

球墨铸铁、304/316/316L不锈钢、尼龙

环境温度

-30°～60°

阀座密封

EPDM、NBR、耐磨橡胶

手动操作

附带手柄操作

结构形式

中线型 、无销型

限   位

电气、机械二重限位

温度

EPDM≤80℃；NBR≤68℃

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

适用介质

水、空气、天然气、煤气

输入信号

0-10，1-5VDC/4-20mA(智能型)

特点

用途广、整体造价低、流量大、流阻小

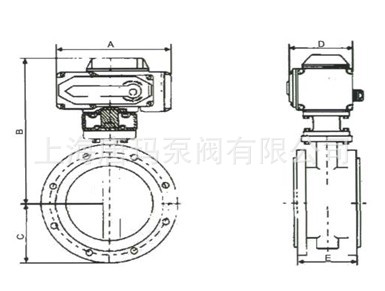

外形尺寸

公称通径DN

A

B

C

D

E

额定功率

额定电流

压力

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

40

155

349

57

104

108

15W

0.2A

50

155

353

62

104

108

15W

0.2A

65

155

362

70

104

112

15W

0.2A

80

155

368

89

104

114

15W

0.2A

100

208

392

106

115

127

25W

0.5A

125

208

407

120

115

140

25W

0.5A

150

208

446

132

115

140

25W

0.5A

200

256

489

164

127

152

50W

0.8A

250

256

514

200

127

165

50W

0.8A

300

256

568

238

127

178

90W

1.0A

350

288

629

280

164

190

150W

1.2A

400

288

662

302

164

216

150W

1.2
