气动调节阀
当前位置:首页-产品中心-气动调节阀气动薄膜耐高温调节阀

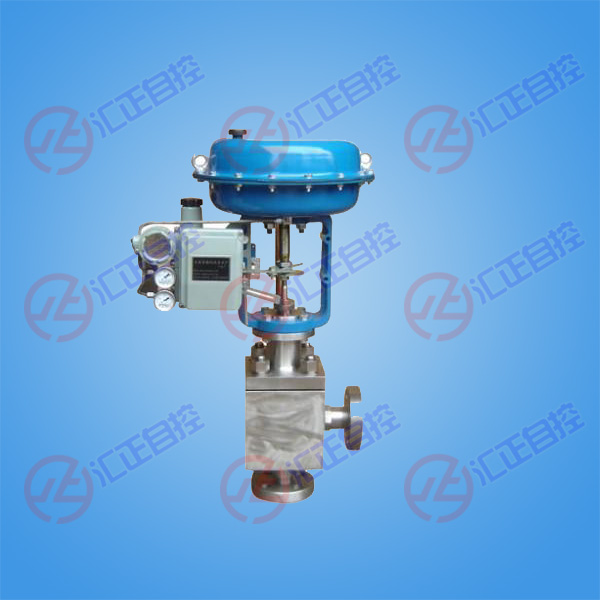

ZJHPG气动高温调节阀,由多弹簧气动薄膜执行机构(或活塞式气动执行器)和低流阻调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动薄膜高温调节阀阀体流道呈S流线型,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,气动高温调节阀调节机构采用平衡式阀塞结构,具有阀稳定性好,不易震动,噪音低,对温度敏感性小。气动薄膜高温调节阀特别适用于泄露量要求不高、温度较高的场合。
一、ZJHPG气动高温调节阀 阀门概述
气动高温调节阀是由气动薄膜执行机构和铸钢高温调节阀阀体组成,其中,高温调节阀阀体可以是高温单座调节阀阀体、高温套筒调节阀阀体、笼式高温调节阀阀体和高温三通调节阀阀体,气动高温调节阀一般使用在高温水蒸气和高温导热油品中,气动单座调节阀配置HEP定位器或YT-1000L 定位器,可以根据用户需求,配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA,可以选配输出信号4-20mA。
气动高温调节阀广泛应用于精确控高温蒸汽、高温导热油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
二、 ZJHPG气动高温调节阀 技术参数
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||
流量特性 |
等百分比、直线型 |
|||||||||||||
压盖形式 |
螺栓压紧式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
阀芯形式 |
单座式、套筒式 |
|||||||||||||
阀盖形式 |
高温型(+250~+450℃) |
三、 ZJHPG气动高温调节阀不同类型的结构图对比
四、ZJHPG气动高温调节阀 气动薄膜执行机构配定位器
|
气动薄膜执行机构 配YT-1000L定位器 |
五、ZJHPG气动高温调节阀 气动薄膜执行机构技术参数
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
||||
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
弹簧范围(KPa) |
20~100(标准)、20-60、60-100、40-200、80-240 |
||||
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
供气压力 |
140~400KPa |
||||
气源接口 |
RC1/4" |
||||
环境温度 |
-30~+70℃ |
||||
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
作用形式 |
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
六、ZJHPG气动高温调节阀 安装尺寸
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
370 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
|
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
380 |
380 |
|
L1 |
280 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
八、ZJHPG气动高温调节阀 订货须知
1.公称通径
2.公称压力
3.连接方式
4.执行机构
5.作用方式
6.工艺介质及状态
7.阀前压力、阀后压力
8.大、正常、小流量
9.使用温度
10.附件(电气阀门定位器、过滤减压器、电磁阀、保位阀、阀位开关、手轮)
