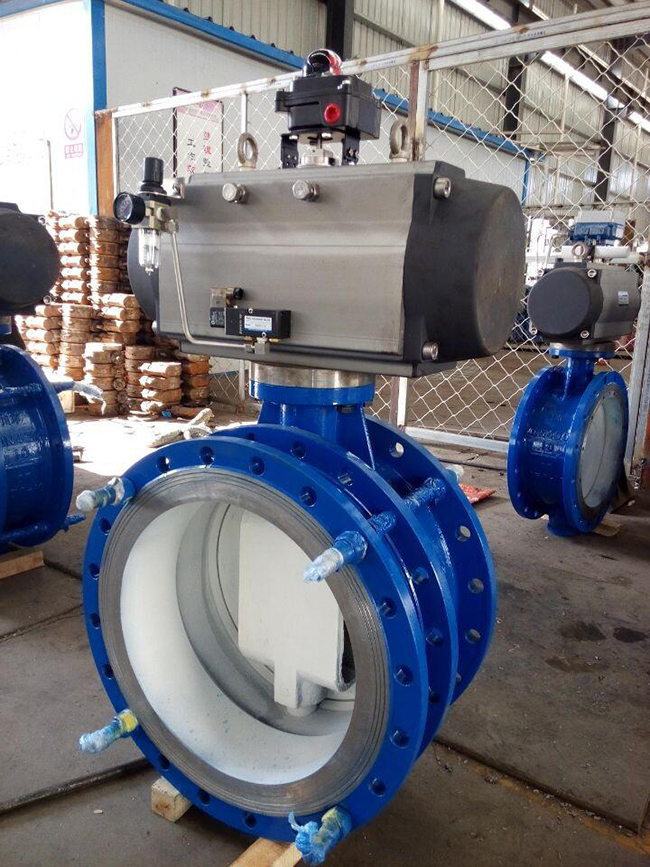

产品图片

产品特点

【D643H气动伸缩蝶阀-产品说明】

D643H气动伸缩蝶阀是一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到为广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态，此阀一般水平安装。

【D643H气动伸缩蝶阀-产品用途与特点】

D643H气动伸缩蝶阀公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速

2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便

3、密封部位可调节更换、密封性能可靠等特点

【D643H气动伸缩蝶阀-执行机构】

1、主要功能：调节型、切断型

2、规格结构：双作用式、单作用式

3、工作使用气源压力：双作用式(2-8bar)、单作用式(2-8bar)

4、环境温度：-20℃~+80℃(高温可定作)

5、气动机构行程：角行程(90°~180°)

6、回转角度：标准型：90° ±5°、非标型：0°~180°.

7、输出扭矩：双作用(4~10560N.m)等、单作用(6.9~2668N.m)等

8、可配用附件：气源处理三联件、电磁换向阀(防爆型或普通型)、定位器、限位开关(防爆型或普通型)、手动操作

产品参数说明

【D643H气动伸缩蝶阀-主要技术参数】

   【D643H气动伸缩蝶阀-主要零件材料】

   【D643H气动伸缩蝶阀-主要外形尺寸】
