气动蝶阀
当前位置：首页-产品中心-气动蝶阀气动软密封对夹凸耳蝶阀
材质 | 碳钢 | 连接形式 | 对夹 | 结构形式 | 垂直板式 |
适用介质 | 各种高腐蚀化学介质 | 压力环境 | 常压 | 工作温度 | 常温 |
标准 | 国标 | 流动方向 | 单向 | 驱动方式 | 气动 |
零部件及配件 | 执行器 | 用途 | 截止 | 类型(通道位置) | 直通式 |
口径 | DN40-600 | 公称通径 | DN40-600 | 安装尺寸 | DN40-600 |
产品特点
产品说明：

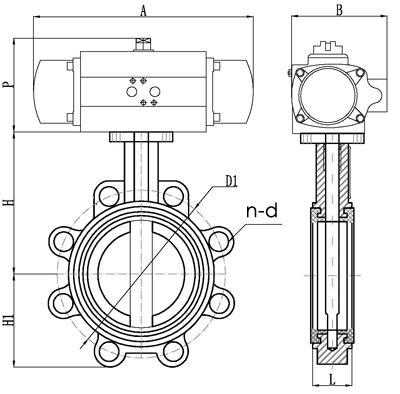

气动凸耳蝶阀是用双头螺栓将阀门连接在两管道法兰之间。凸耳式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门，适用于给消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。
产品特点：
1、流量特性趋直线，调节性能好。
2、驱动方式可选择手动、电动或气动。
3、密封件可更换，且密封可靠达到双向密封。
4、小巧轻便，容易拆装及维修，并可在任意位置安装。
5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
8、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
执行器技术参数 | 阀体参数 | ||
气压 | 0.3MPa-0.7MPa | 公称通径 | DN100～1200mm |
输出力矩 | 3～10000N·M | 公称压力 | PN0.1～1.6MPa |
任选功能 | 双作用、但作用零件材料 | 阀轴材质 | 碳钢、2cr13、304/316不锈钢 |
零件材料 | 壳体：铝合金表面阳化处理。 | 阀体材质 | 碳素钢、合金钢、不锈钢 |
密封O型圈 | 丁睛橡胶=NBR70 | 阀板材质 | 碳素钢、合金钢、不锈钢 |
轴承垫圈/导环 | 塑料 | 阀座密封 | 碳素钢、合金钢、不锈钢 |
动作时间 | 1-5秒 | 结构形式 | 三偏心 |
环境温度 | -20°～90° | 温度 | ≤425℃ |
气动附件 | 电磁阀、电气定位器、 | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 |
特点 | 超宽面齿条(活塞)小齿轮传动技术、 | 特点 | 零泄漏、使用寿命长、便于安装、耐高温高压 |
