气动蝶阀

当前位置:首页-产品中心-气动蝶阀

气动三偏心蝶阀

气动三偏心蝶阀

加工定制

品牌

汇正

型号

D643H

材质

碳钢

连接形式

法兰

结构形式

三偏心

适用介质

压力环境

常压

工作温度

常温

标准

国标

流动方向

单向

驱动方式

蒸汽

零部件及配件

执行器

用途

调节

类型(通道位置)

二通式

口径

DN50-1000

公称通径

DN50-1000

安装尺寸

DN50-1000

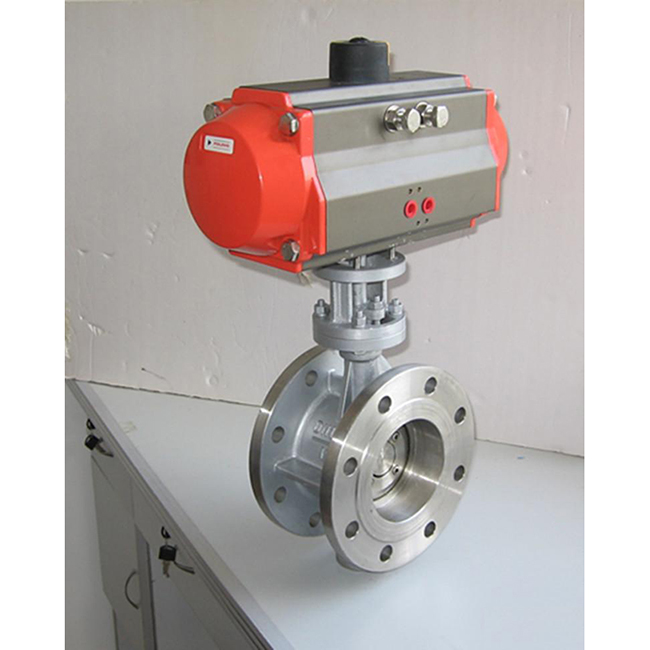

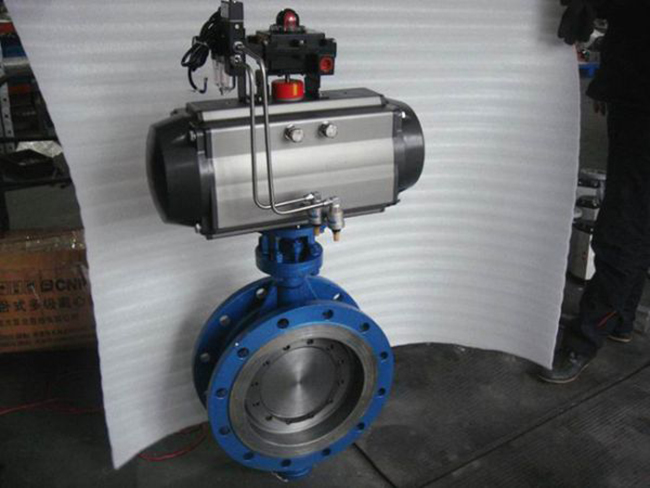

产品图片





产品特点

公司生产的D643H气动法兰蝶阀是由高精度三偏心多层次金属密封蝶阀和气动执行器组成,所以也可以叫气动金属硬密封蝶阀。气动法兰蝶阀采用三偏心多层次金属密封结构,无机械磨损,高可达到零泄漏,有较好的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的佳装置。气动弹性金属密封蝶阀选用不同的材质,可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,高工作温度可达600℃。

二、气动法兰蝶阀产品特点

由于气动法兰蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

(1)开启力矩小,灵活方便,省力节能。

(2)三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。

(3)耐高压、耐腐蚀、耐磨损、使用寿命长等。


三、气动法兰蝶阀主要技术参数

公称通径DN(mm)

50~1200

公称压力

PN1.0、1.6、2.5MPa

连接形式

法兰式、对夹式

密封形式

三偏心金属硬密封

流量特性

近似快开型

动作范围

0~90°

泄露量

按GB/T4213-92,为Kv值的10-4

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的±2%

可调范围

50:1

配置执行器

GT、AT、AW系列单双作用气动执行器

控制方式

开关两位控制,4-20mA模拟量控制
